Основные характеристики
Все характеристики
ЧПУ:
Yunyi System (GSK/KND/HNC/Fanuc/Siemens)
Макс. диаметр обработки над станиной:
Ø400 мм
Макс. диаметр обработки над суппортом:
Ø210 мм
Макс. длина заготовки между центрами:
750/1000 мм
Ширина направляющих станины / твердость после закалки ТВЧ:
330 мм.
Доступные варианты
- Обзор товара
- Характеристики
- Дополнительная комплектация
- Комплект поставки

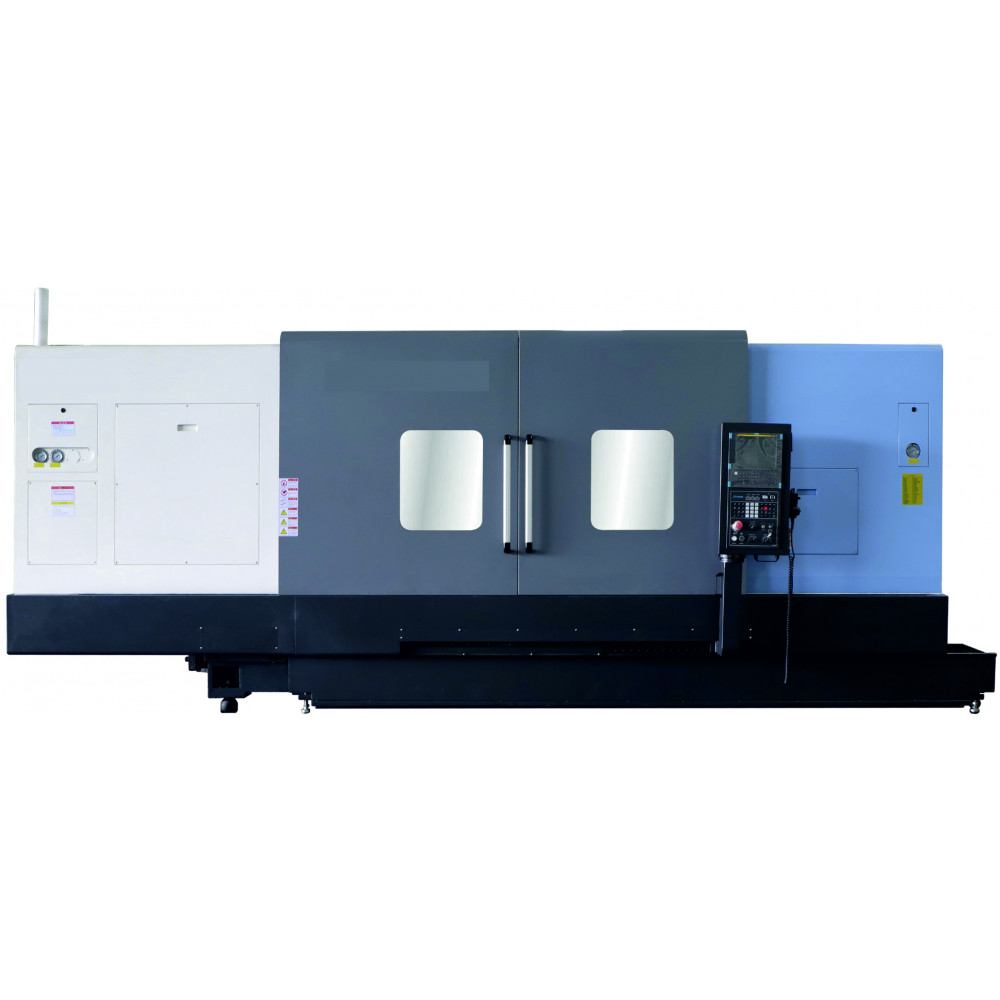

Токарный станок с прямой станиной и ЧПУ - это тип токарного станка с числовым программным управлением (ЧПУ), который используется для обработки цилиндрических, конических и фасонных поверхностей. Прямая станина обеспечивает высокую жесткость и устойчивость конструкции, что делает такие станки подходящими для обработки крупных и тяжелых заготовок.
Области применения:
1. Машиностроение: изготовление валов; осей; втулок; фланцев и других деталей (Производство компонентов для автомобилей, судов, самолетов и железнодорожного транспорта
2. Энергетика: обработка деталей для турбин, генераторов и насосов.
3. Металлообработка: производство деталей для промышленного оборудования.
4. Ремонтные мастерские: восстановление и ремонт изношенных деталей.
Основные задачи и применение:
1. Токарная обработка
2. Обработка внутренних поверхностей
3. Нарезание резьбы
4. Обработка торцевых поверхностей заготовок
5. Сверление и зенкерование
Примеры деталей:
- Валы и оси.
- Фланцы и муфты.
- Корпуса и крышки.
- Шкивы и шестерни.
- Трубные соединения.
Особенности конструкции:
- Прямая станина: обеспечивает устойчивость и жесткость, что важно для обработки тяжелых заготовок.
- ЧПУ: позволяет автоматизировать процессы и выполнять сложные операции с высокой точностью.
- Мощный шпиндель: поддерживает высокие нагрузки при обработке крупных деталей.
Токарный станок с прямой станиной и ЧПУ — это мощное и универсальное оборудование, которое широко используется в промышленности для обработки крупногабаритных и тяжелых заготовок с высокой точностью и производительностью.
Характеристики
Технические характеристики
ЧПУ
Yunyi System (GSK/KND/HNC/Fanuc/Siemens)
Макс. диаметр обработки над станиной
Ø400 мм
Макс. диаметр обработки над суппортом
Ø210 мм
Макс. длина заготовки между центрами
750/1000 мм
Ширина направляющих станины / твердость после закалки ТВЧ
330 мм.
Макс. вес заготовки между центрами
Уточнять, зависит комплектации
Макс. вес дисковых заготовок
Уточнять, зависит комплектации
Высота центра шпинделя над станиной
200 мм
Диаметр отверстия шпинделя
Ø65 мм
Длина шпиндельной бабки (верх/низ)
Уточнять, зависит от комплектации
Обозначение переднего конца шпинделя
А2-6
Конус передней части шпинделя (диаметр/конусность)
Уточнять, зависит от комплектации
Ступени скорости шпинделя (механические 3 ступени)
нет данных
Диапазон скоростей шпинделя (частотное регулирование
2200 об/мин
Патрон (ручной, 3-кулачковый самоцентрирующийся)
Ø200/250
Двигатель шпинделя (модель/мощность/скорость)
7,5 кВт
Минимальный шаг подачи (X/Z)
0,001/0,001 мм
Диапазон подач (X/Z)
1–2000 мм/мин
Диаметр и шаг шарико-винтовой передачи (X/Z)
X: Ø32×10 мм / Z: Ø63×10 мм
Номинальный момент серводвигателя (X/Z)
X: 4Н·м / Z: 6 Н·м
Повторяемость позиционирования (X/Z)
X: 0,012 мм/Z: 0,016 мм
Точность позиционирования (X/Z)
X: 0,015 мм/Z: 0,03 мм
Расстояние от оси шпинделя до опорной поверхности инструмента
40 мм
Размер сечения инструмента
17×17 мм
Тип револьверной головки
4-позиционная вертикальная
Повторяемость позиционирования головки
0,01 мм
Время смены позиции
4,1–6,3 сек
Размеры поперечных салазок (Д×Ш)
700×330 мм
Макс. ход продольных салазок (Z)
750/1000
Макс. поперечный ход суппорта (X)
Нет данных
Скорость быстрого хода (Z/X)
6000 мм/мин
Диаметр пиноли
--
Конус пиноли
МТ-4
Комплект поставки
- Независимый шпиндель, плавное регулирование частоты вращения
- гидравлический 8-дюймовый патрон
- Ручной 3-х кулачковый патрон (250мм)
- 4-позиционный резцедержатель револьверного типа
- Задняя бабка с ручным управлением, (опционально пневмо/гидравлическое)
- Защищенная рабочая зона
- Система СОЖ, люминесцентная лампа Т8,
- Автоматическая система смазки с компьютерным управлением
- Защищенный электрошкаф
- Руководство по эксплуатации
