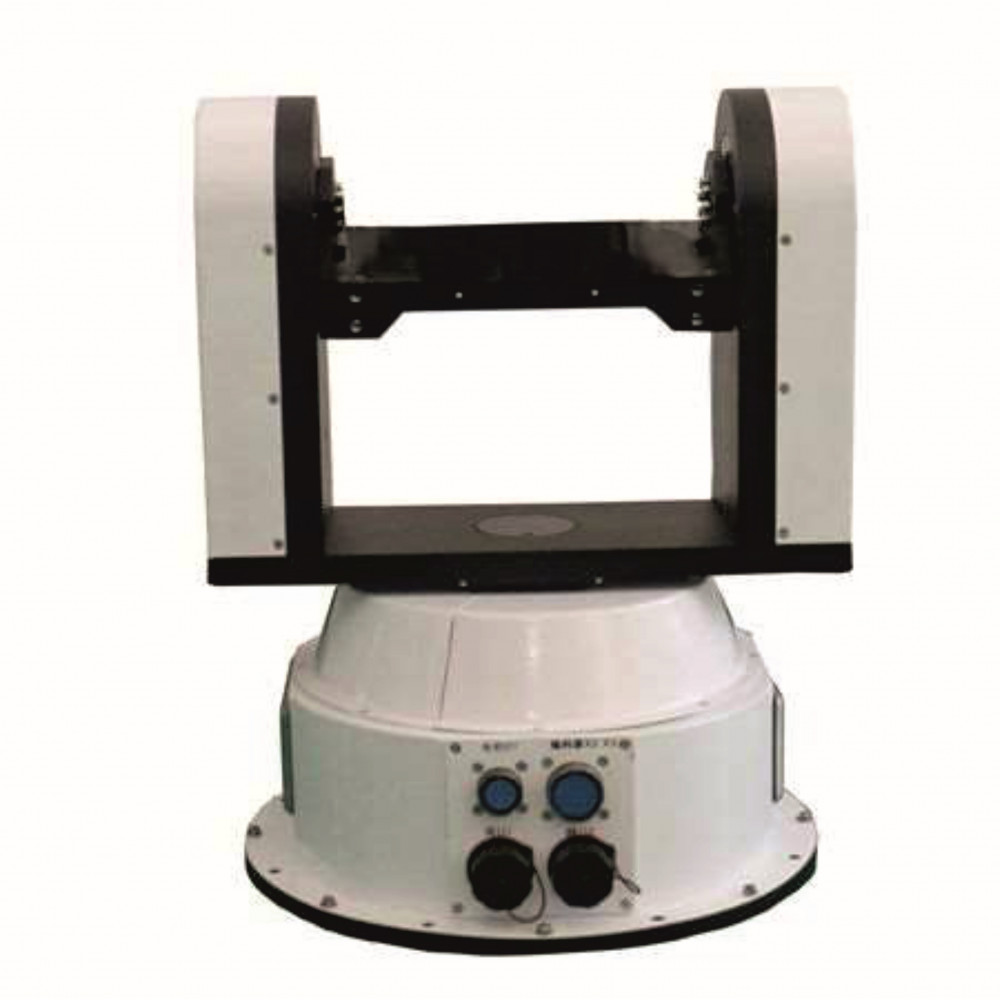

Двухосевой поворотный стенд DT17E

Двухосевой поворотный стенд DT17E

Компактный прецизионный двухосевой поворотный комплекс для высокоточного позиционирования оптико-электронных систем.

Технические характеристики:

 - Грузоподъемность: 6 кг

 - Размер монтажной платформы: 200×120 мм

 - Диапазон вращения: 360° (азимут); -47°...+97° (угол места)

 - Точность позиционирования: ±2 угл. секунды

 - Разрешение позиционирования: 0.08 угл. секунды

 - Перпендикулярность осей: ±5 угл. секунд

 - Максимальная скорость: 75°/с

 - Максимальное ускорение: 150°/с²

 - Масса оборудования: 15 кг

Ключевые особенности:

- Ультракомпактная конструкция для мобильного применения

- Прямые приводы с абсолютными энкодерами

- Система активного демпфирования вибраций

- Интерфейс Ethernet Powerlink для синхронного управления

- Возможность работы в инерциальном режиме

Области применения:

- Юстировка оптических измерительных систем

- Калибровка фотограмметрического оборудования

- Испытания малогабаритных датчиков ориентации

- Позиционирование лазерных измерительных головок

- Тестирование систем технического зрения

Комплектация:

1. Базовый комплект:

   - Поворотный механизм с двумя осями

   - Контроллер управления с ЖК-дисплеем

   - Набор интерфейсных кабелей

   - Программное обеспечение для управления

2. Опциональные компоненты:

   - Система активной термостабилизации

   - Вакуумный адаптер для монтажа

   - Пакет программ для метрологической аттестации

Миниатюрные размеры - максимальная точность!

*Дополнительная комплектация и изменения конфигурации станка под ваши нужды осуществляется индивидуально и по вашему запросу.
Количество изменяемых настроек и дополнительной комплектации велик.
Просим Вас связаться с нашими сотрудниками или оставить заявку.
