Основные характеристики
Все характеристики
ЧПУ:
Syntec (GSK/KND/HNC/Fanuc/Siemens)
Размер стола:
1800x900 мм.
Макс. нагрузка:
1600 кг.
Т-образные пазы (ширина×кол-во×шаг):
22×5×165 мм.
Ход по осям X/Y/Z:
1800/900/720 мм.
- Обзор товара
- Характеристики
- Дополнительная комплектация
- Комплект поставки

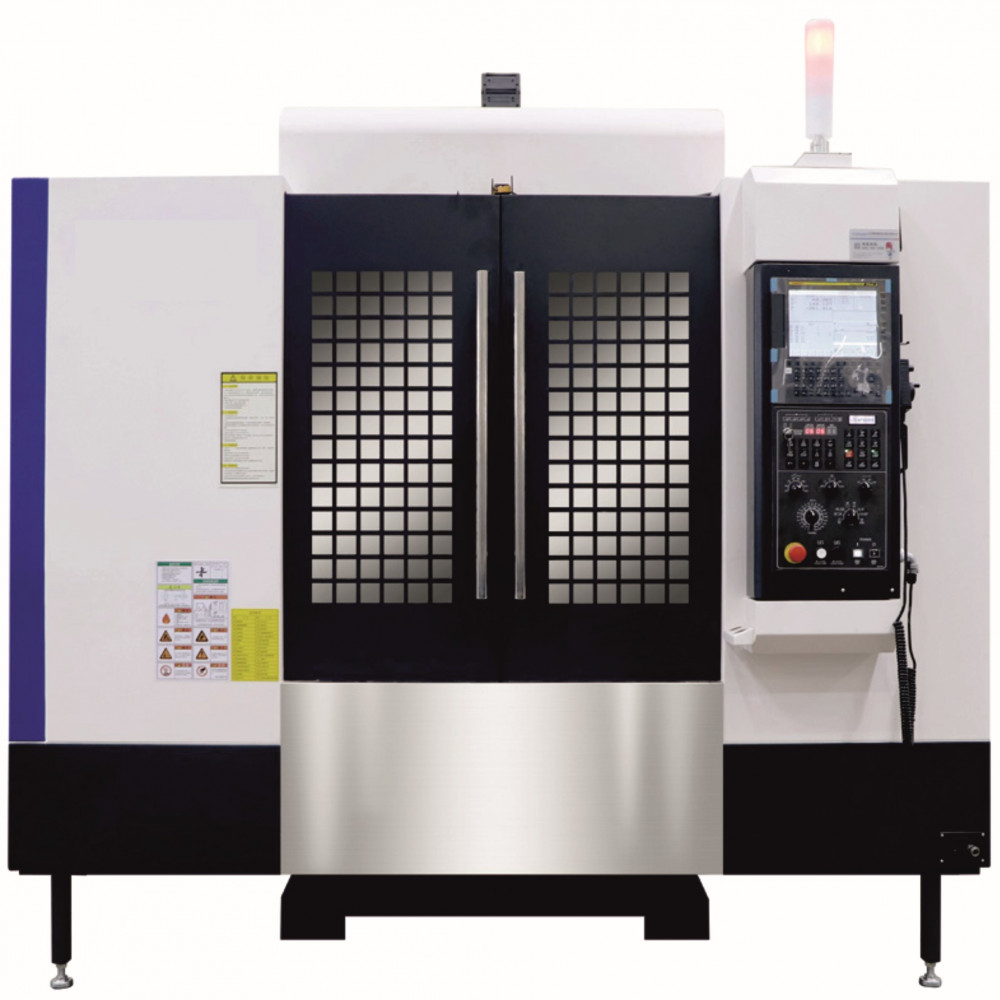

Вертикальный обрабатывающий центр - это тип станка с числовым программным управлением (ЧПУ), который используется для обработки металлов, пластиков и других материалов. Он отличается вертикальной ориентацией шпинделя, что делает его особенно удобным для выполнения широкого спектра операций, таких как фрезерование, сверление, растачивание и нарезание резьбы.
Области применения:
- Машиностроение: Изготовление деталей для автомобилей, самолетов, станков и другого оборудования.
- Медицинская промышленность: производство высокоточных медицинских инструментов и имплантов.
- Энергетика: обработка компонентов для турбин, генераторов и других энергетических систем.
- Производство пресс-форм и штампов: создание сложных форм для литья и штамповки.
Основные задачи и применение:
1. Фрезерование: Обработка плоских и фасонных поверхностей, пазов, канавок и других элементов.
2. Сверление: сверловка отверстий с высокой точностью.
3. Растачивание: обработка внутренних поверхностей отверстий для достижения точных размеров и формы.
4. Нарезание резьбы: создание резьбы в отверстиях.
5. 3D-обработка: изготовление сложных трехмерных деталей, включая пресс-формы, штампы и прототипы.
Примеры деталей:
- Корпуса и крышки.
- Шестерни и валы.
- Пластины и кронштейны.
- Детали с сложной геометрией.
Преимущества вертикальных обрабатывающих центров:
- Компактность: вертикальная компоновка занимает меньше места по сравнению с горизонтальными центрами.
- Простота загрузки: заготовки легче устанавливать и выравнивать на столе благодаря вертикальной конструкции.
- Высокая точность: VMC обеспечивают высокую точность обработки благодаря жесткой конструкции и современным системам ЧПУ.
- Универсальность: подходят для широкого спектра материалов и задач.
Вертикальные обрабатывающие центры широко используются в промышленности благодаря своей универсальности, точности и производительности.
Характеристики
Технические характеристики
ЧПУ
Syntec (GSK/KND/HNC/Fanuc/Siemens)
Размер стола
1800x900 мм.
Макс. нагрузка
1600 кг.
Т-образные пазы (ширина×кол-во×шаг)
22×5×165 мм.
Ход по осям X/Y/Z
1800/900/720 мм.
Расстояние от торца шпинделя до стола
160-880 мм.
Расстояние от центра шпинделя до стойки
950 мм.
Скорость шпинделя
6000 (8000/10000/12000) об/мин.
Конус шпинделя
ВТ-50
Диаметр шпинделя
Ø190
Привод шпинделя
Ременной/Прямой
Макс. диаметр инструмента
Ø110 (Ø220) мм.
Макс. длина инструмента
350 мм.
Макс. вес инструмента
15 кг.
Выбор инструмента
Случайный
Вместимость магазина
24
Способ смены инструмента
Рычажный
Время смены инструмента
2,5 сек.
Тип захвата
BT50 (угол 90°)
Двигатель шпинделя (непрерывный/15 мин)
20 кВт
Серводвигатели (X/Y/Z)
40 Н·м
Система автоматической смазки
20 Вт
Насос СОЖ
750 Вт
Потребляемая мощность
25 кВт
Требуемое давление воздуха
6 кг/см²
Объём бака СОЖ
270 л.
Точность позиционирования
0,004 мм.
Повторяемость позиционирования
0,002 мм.
Комплект поставки
- Независимый шпиндель, плавное регулирование частоты вращения
- гидравлический 8-дюймовый патрон
- Ручной 3-х кулачковый патрон (250мм)
- 4-позиционный резцедержатель револьверного типа
- Задняя бабка с ручным управлением, (опционально пневмо/гидравлическое)
- Защищенная рабочая зона
- Система СОЖ, люминесцентная лампа Т8,
- Автоматическая система смазки с компьютерным управлением
- Защищенный электрошкаф
- Руководство по эксплуатации
